Utilizando los registros observados de varios eventos sísmicos, se calculó la propagación de las ondas P (color negro) y S (color rojo, esta última usando la relación Ts=1.73*Tp por simplicidad) del 2019 al presente y la activación de las notificaciones del MASLIS a las redes sociales. Las ondas se grafican a intervalos de 2s cada una a partir del origen en el epicentro, que tiene un valor de cero segundos.
El tiempo de la primera notificación del MASLIS se denota como TN. El tiempo orgigen del sismo se denota como TO. Este último corresponde al instante que se inicia la ruptura y se propagan las ondas sísmicas. La diferencia entre ambas se usó para calcular la "zona de sombra". Esta es una región donde el movimiento sísmico antecede la notificación enviada por el MASLIS.
Figura 1.

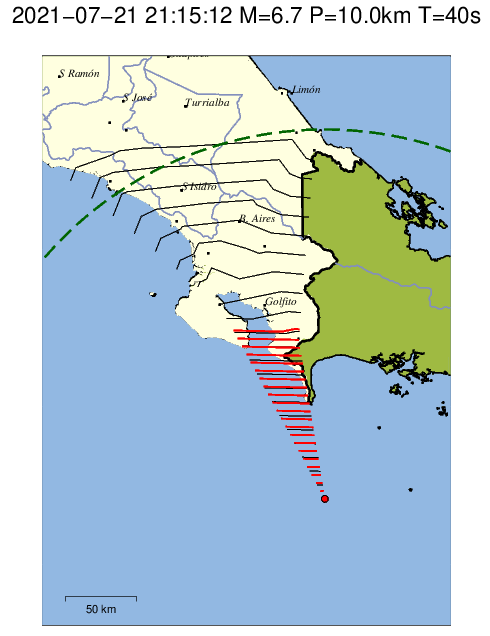

EVENTO No. 1: TO: 2021-07-21 21:15:12 TN: 2021-07-21 21:15:52
Umbral de disparo: JMA=2 en más de 3 sitios.
La figura 1 corresponde a uno de los sismos más fuertes registrados. Este ocurrió al sur de Punta Burica y tuvo una magnitud de 6.7. Las ondas P de este evento arribaron a Laurel de Corredores (PLRL, la estación más cercana) a las 21H:15M:35S. El tiempo origen del evento fue a las 21H:15:12S según datos del USGS. Las ondas P llegaron a PLRL unos 23s después de la ruptura.
En el 2021, el MASLIS se disparaba si la amplitud de la intensidad JMA era igual o superior a 2 en tres estaciones. En esa ocasión, la primera notificación se envió a las 21H:15M:52S cuando JMA era 2 en PLRL, Liceo de Finca Naranjo (PFNR) y Colegio de Puerto Jiménez (PJMN) en la zona sur. Este primer aviso corresponde con un radio de unos 250 km. Para ese entonces, las ondas P estaban llegando a Quepos y las ondas S ya habían llegado a Laurel de Corredores.
Figura 2.
EVENTO No. 2: TO: 2023-04-04 22:18:12 TN: 2023-04-04 22:18:41
Umbral de disparo: JMA=1 en más de 3 sitios.
La figura 2 muestra un caso similar, pero del 2023 con un sismo de magnitud 6.4 el día 04 de abril a las 22H:18M:12S. En esta ocasión, la activación del MASLIS se había cambiado y ahora se hacía si 3 sitios superaban la intensidad JMA=1. Este sismo activó el MASLIS a las 22H:18M:41S (unos 29s luego del tiempo origen). Las primeras estaciones en dispararse fueron PFNR (Finca Naranjo), PCNL (Bomberos Ciudad Neily) y PLRL (Laurel de Corredores).
Al momento de activarse el MASLIS, las ondas P estaban por llegar a Buenos Aires y Puerto Cortés. Las ondas S (color rojo) estaban por llegar a PLRL. Evidentemente el tiempo de la primera notificación fue mucho más temprano en este caso que en el de la figura 1 porque el umbral de la activación del sistema había sido disminuído de JMA=2 a JMA=1 en tres sitios.
Para el sismo del 2021 y 2023 de M6.7 y M6.4 respectivamente es claro que la activación del sistema se dió solo con las ondas P. Esto se explica porque los eventos moderados de esas magnitudes y lejanos (por su ubicación), generaron un tren de ondas lo suficientemente fuerte y prolongado sobrepasar el umbral de JMA necesario.
Figura 3.
EVENTO No. 3: TO: 2023-02-18 08:24:12 TN: 2023-02-18 08:24:21
Umbral de disparo: JMA=1 en más de 3 sitios.
El 2 de febrero del 2023, un sismo con magnitud 5.3 ocurrió cerca de Varablanca de Heredia. Al momento de activarse el MASLIS, unos 9 s después del tiempo origen, las ondas S estaban llegando a San José, Grecia, Coronado y Ciudad Quesada. El radio de la notificación abarcó unos 50 km.
Figura 4.
EVENTO No. 4: TO: 2023-07-12 05:58:41 TN: 2023-07-12 05:58:50
Umbral de disparo: JMA=1 en más de 3 sitios.
El evento de la figura 4 es muy importante porque ocurre en una zona densamente instrumentada. A pesar de ello, la primera notificación del MASLIS se da 9s después del tiempo origen. Para ese entonces, las ondas S habrían llegado a Orotina de Alajuela al oeste y Paraíso de Cartago al este. Naturalmente, al encontrarse el epicentro tan cerca de la capital, la notificación llega después de haberse percibido el movimiento. El radio tiene del círculo verde es de unos 50km.
Figura 5.
EVENTO No. 5: TO: 2020-08-24 21:51:08 TN: 2020-08-24 21:51:28
Umbral de disparo: JMA=2 en más de 3 sitios.
El evento de la figura 5 se trata de un sismo de M6.0 que ocurrió frente a las costas de Jacó en el 2020. El número mínimo de estaciones para activar el MASLIS era de 3 con intensidad JMA=2. La escasa cobertura de equipos en el Pacífico, siempre hará que la activación del sistema sea tardía. En este caso, aunque había dos estaciones instaladas en Jacó (PJAC en Cruz Roja y PJCO en el Colegio de Jacó), haría falta una tercera en la ciudad o muy cerca de ella para emitir una alerta temprana.
Ese día, la estación PJAC estaba fuera de línea con lo cual solo PJCO estaba disponible. La siguiente estación en activarse fue Parrita y luego Caldera. Para ese entonces, las ondas P estaban llegando a Nicoya, Cañans, Guápiles y Turrialba. Las ondas S estaban llegando a Jicaral, Atenas, Acosta y Quepos. El radio del círculo verde es de 115 km.
Figura 6.

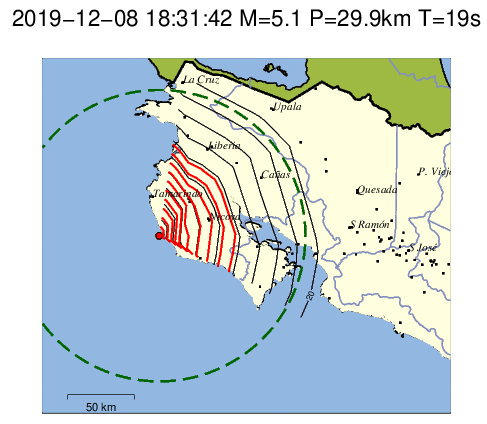

EVENTO No. 6: TO: 2019-12-08 18:31:42 TN: 2019-12-08 18:32:01
Umbral de disparo: JMA=2 en más de 3 sitios.
El evento de la figura 6 posee un epicentro cercano al del terremoto de Nicoya del 05 de setiembre del 2012, M7.6. En este caso, el tiempo de la primera notificación (TN) se da 19 s después del tiempo origen (TO). Las ondas P (color negro) habrían llegado a La Cruz por el norte y PUntarenas hacia el este. La activación del MASLIS se daría si JMA=2 es registrado en tres sitios. En este caso ese criterio se cumplió con las estaciones de Nosara, Santa Cruz UCR y el Colegio de Santa Cruz.
Las ondas S (color rojo), habrían llegado a Bahía Culebra al norte y Carmona de Nandayure hacia el este. El tiempo de arribo en San José sería de 9 s para las ondas P y 29 s para las ondas S.
Figura 7.
EVENTO No. 7: TO: 2020-03-07 02:40:45 TN: 2020-03-07 02:41:01
Umbral de disparo: JMA=2 en más de 3 sitios.
Umbral de disparo: JMA=2 en más de 3 sitios
Este fue un sismo profundo justo bajo la capital. El tiempo de la primera notificación llegó 26 s después del TO, para ese momento, el radio de esta era de 150 km llegando hasta Upala (AUPA) al norte y La Palma (PLPM) en la Zona Sur. Debido a la profundidad, las ondas sísmicas llegan al mismo tiempo a muchas estaciones, por lo que el movimiento del suelo en superficie se percibe al mismo tiempo en un área muy amplia.
