Aceleraciones registradas por el
Laboratorio de Ingeniería Sísmica (LIS-UCR)
Informe del sismo del 2017-04-02 a las 17:54:33
Magnitud: 5.6 (Mw) - Profundidad: 13.6 (km)

Espectros de Respuesta

Las fuerzas a las que se ve sometido un edificio relacionan el peso de este con la aceleración que se produce en el terremoto. La forma en que un edificio se comporta depende de:

-Magnitud del sismo
-Duración de la sacudida
-Factores dinámicos propios de la estructura
-Efecto de amplificación del suelo sobre el cual se asienta la construcción.
-Contenido frecuencial de la señal.

Además, el edificio mismo ofrece cierta resistencia a la vibración impuesta que se refleja en un porcentaje llamado amortiguamiento. La sacudida del inmueble será mayor si este y el sismo vibran a una misma frecuencia (en un fenómeno que se llama resonancia).

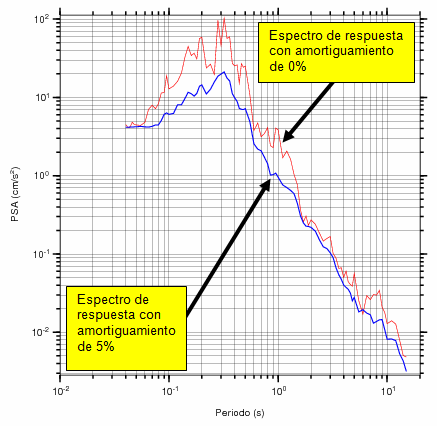

Los espectros de respuesta son unas curvas que se obtienen de los registros acelerográficos. Estas muestran el valor de la pseudoaceleración en función del periodo y le permiten al ingeniero calcular la fuerza sísmica. La forma de los espectros de diseño esta íntimamente ligada a la zona sísmica y el tipo de suelo donde se ubican las construcciones. Esta figura muestra un ejemplo de tales curvas:

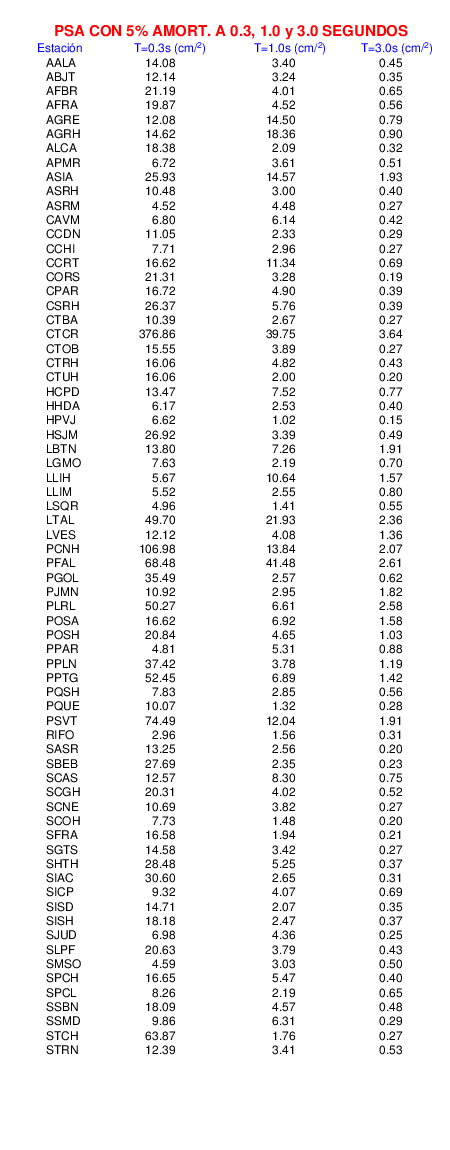

Las construcciones civiles generalmente poseen niveles de amortiguamiento en el rango de 2 a 7%. Para edificaciones normales, se asume que es de 5%. Esta tala contiene los valores de PSA en cm/s2 calculados del espectro de respuesta con 5% de amortiguamiento a 1 segundo.

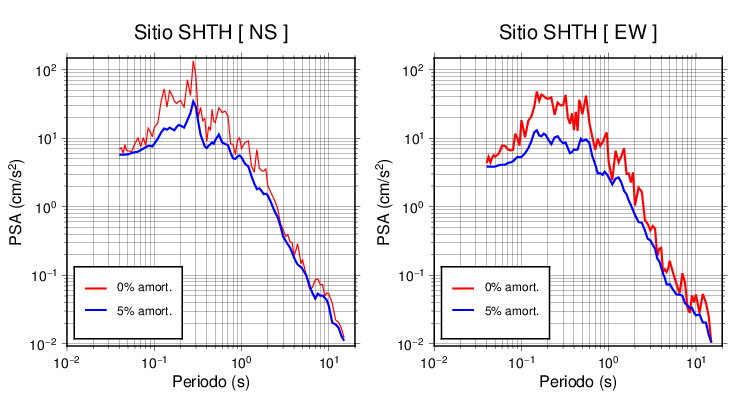

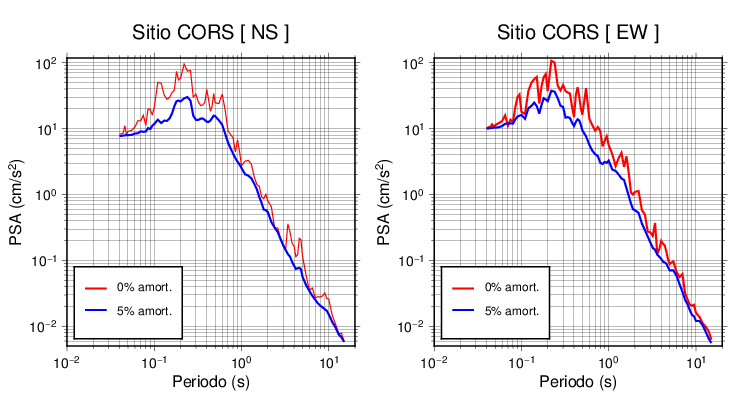

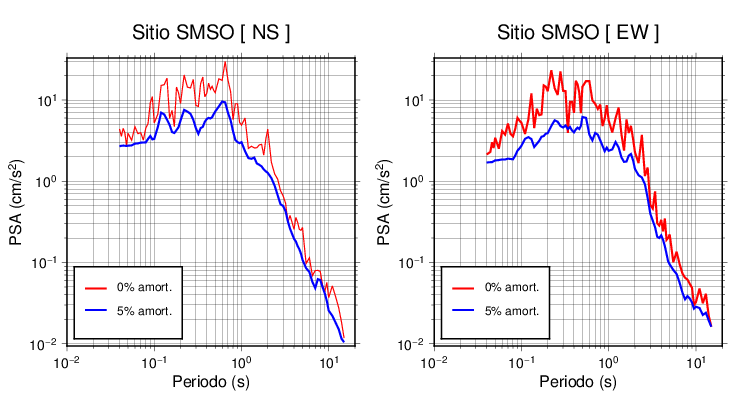

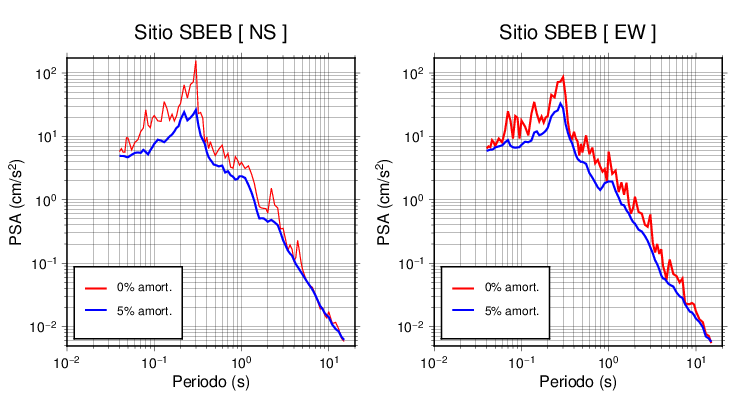

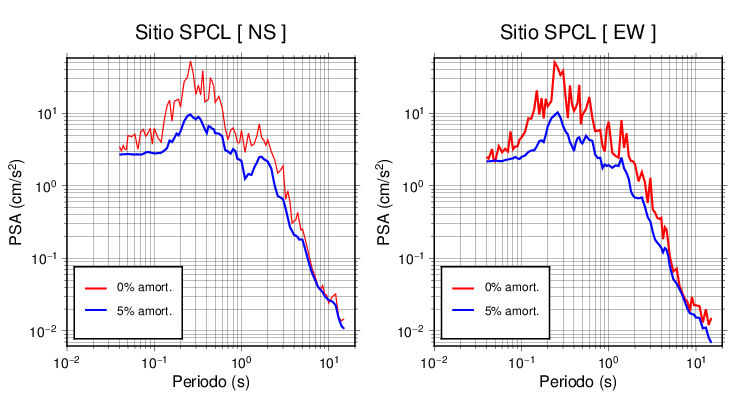

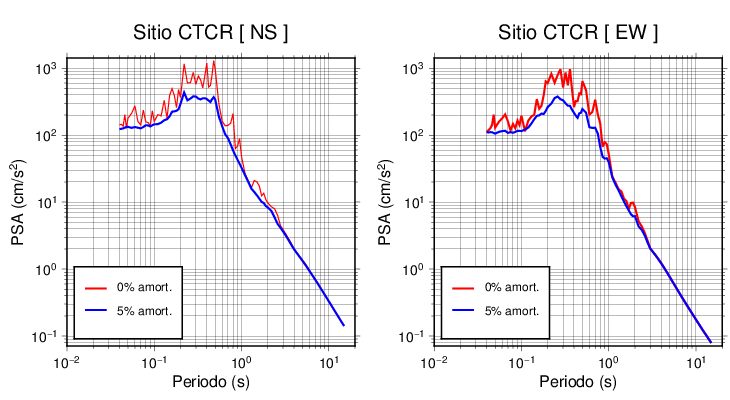

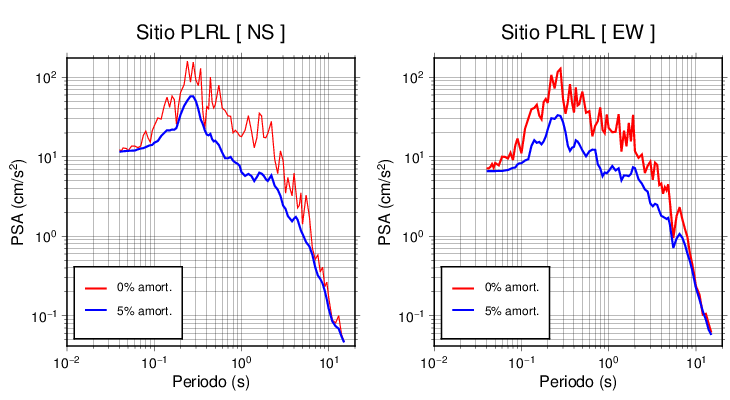

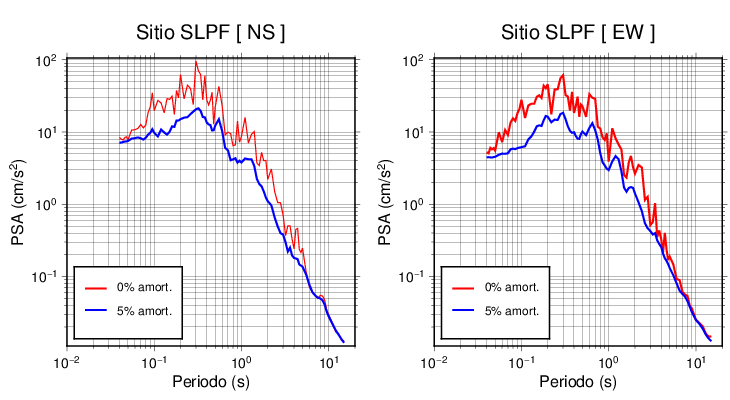

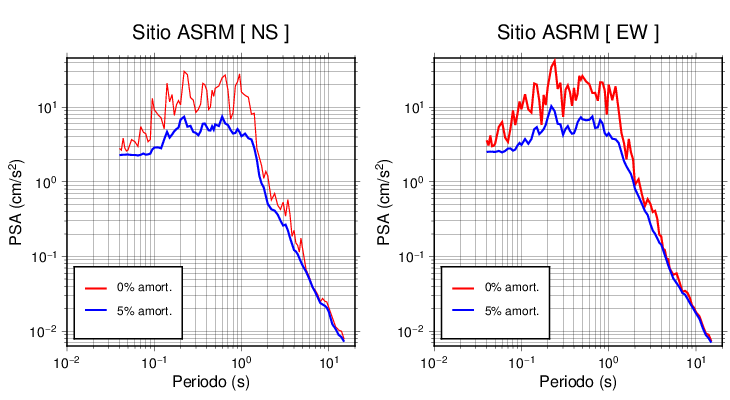

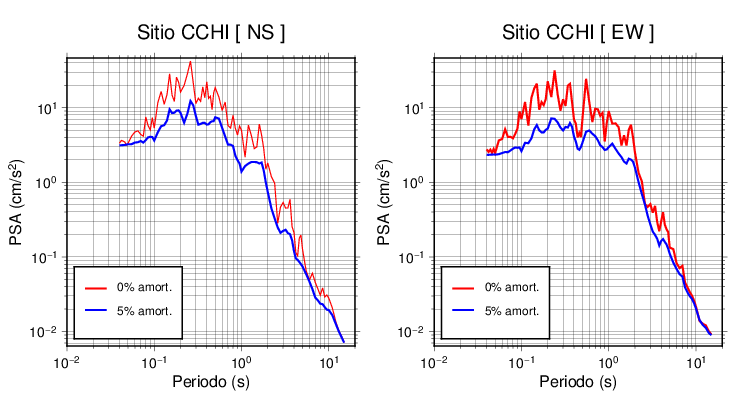

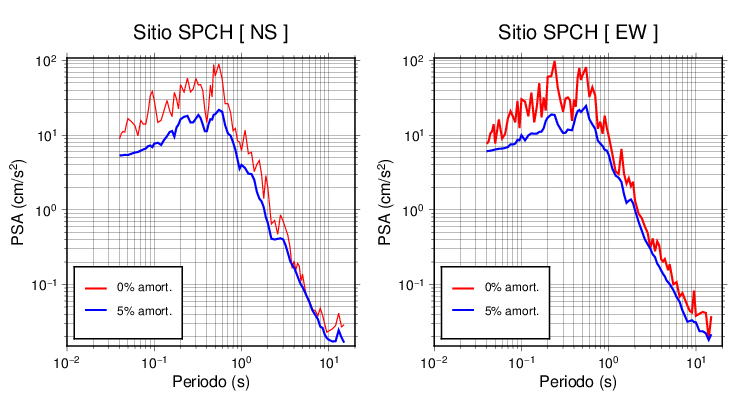

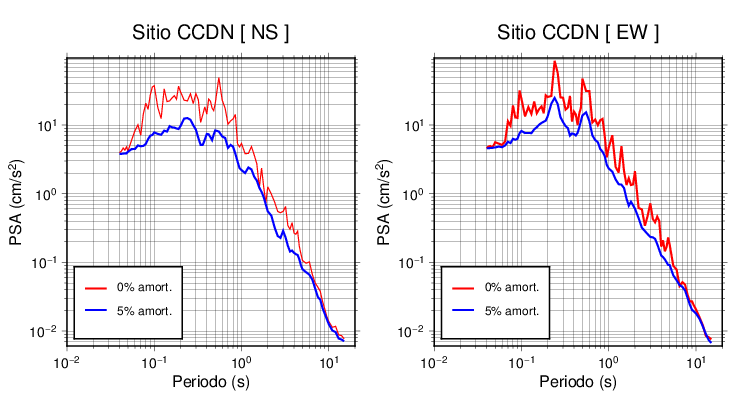

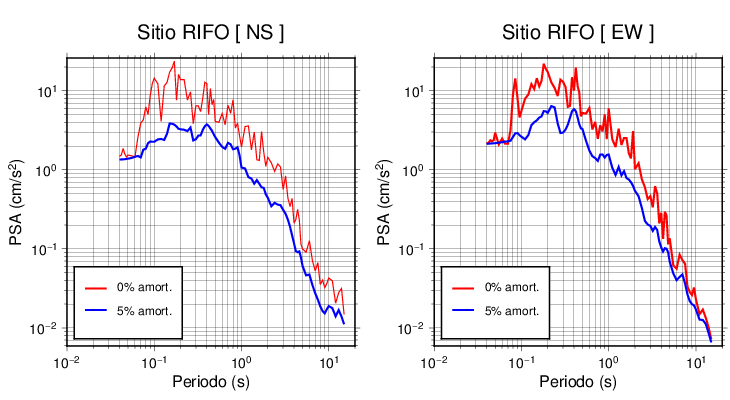

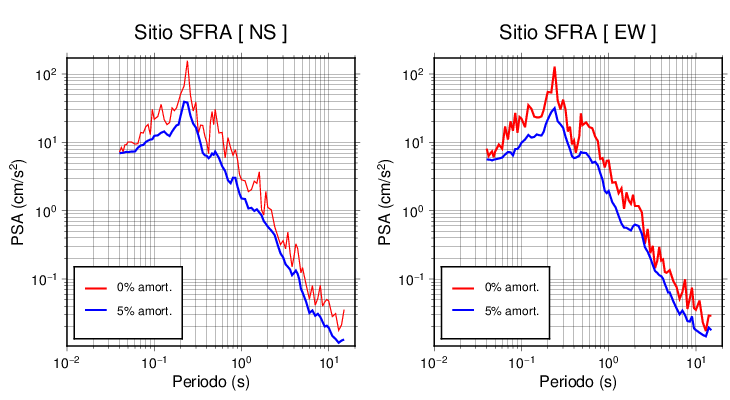

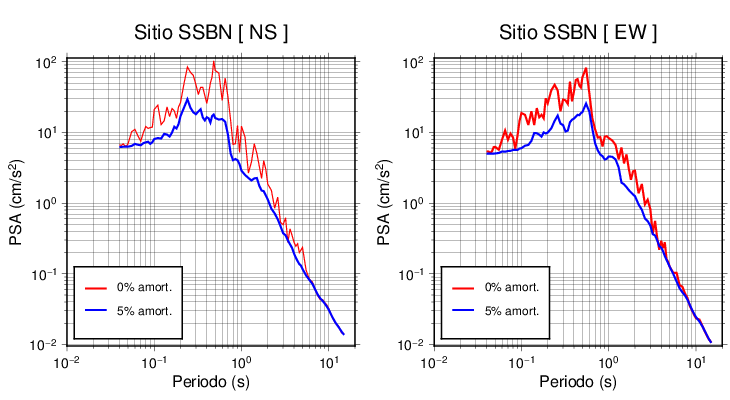

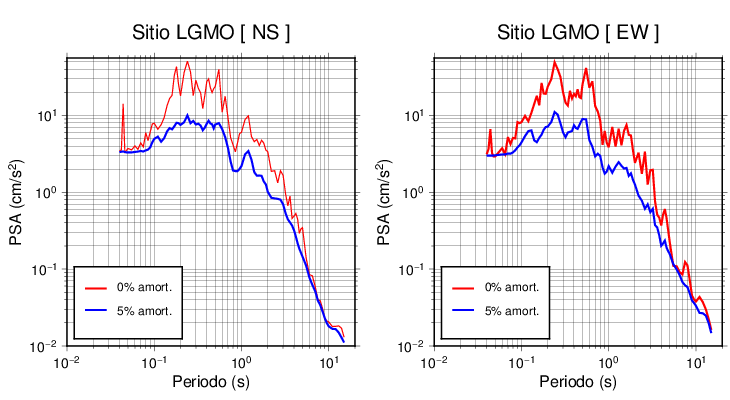

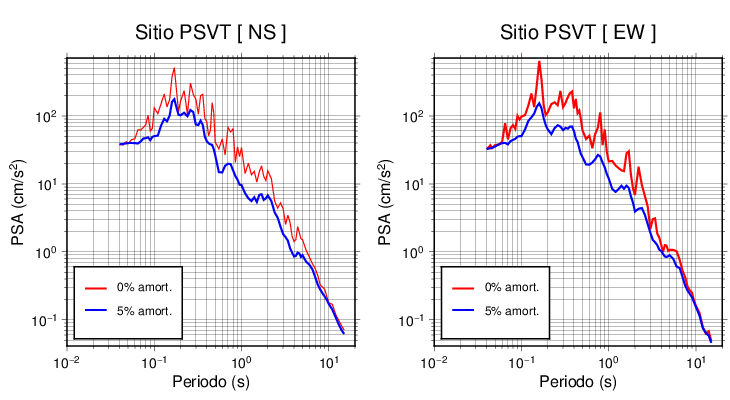

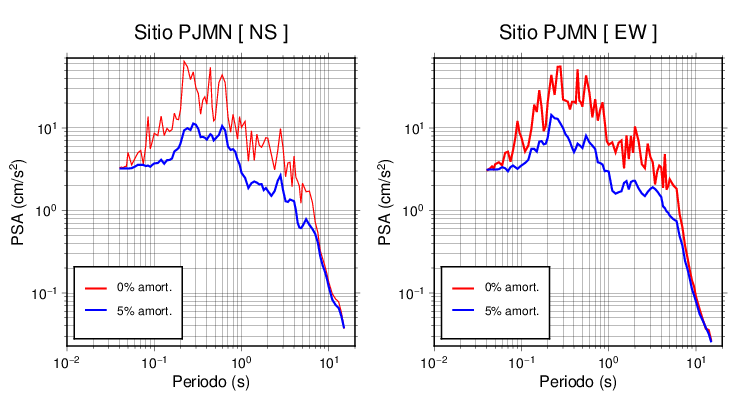

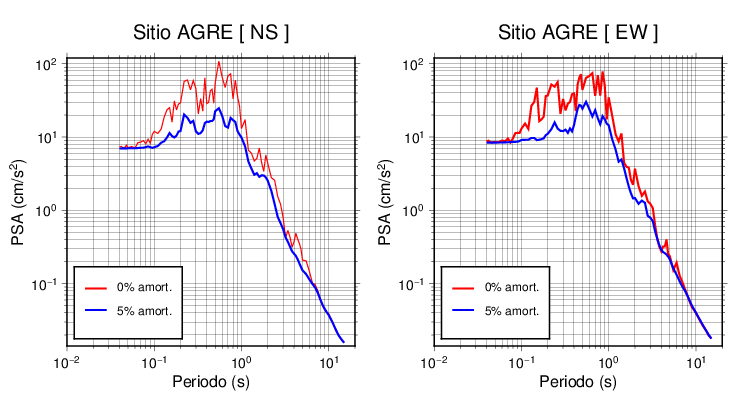

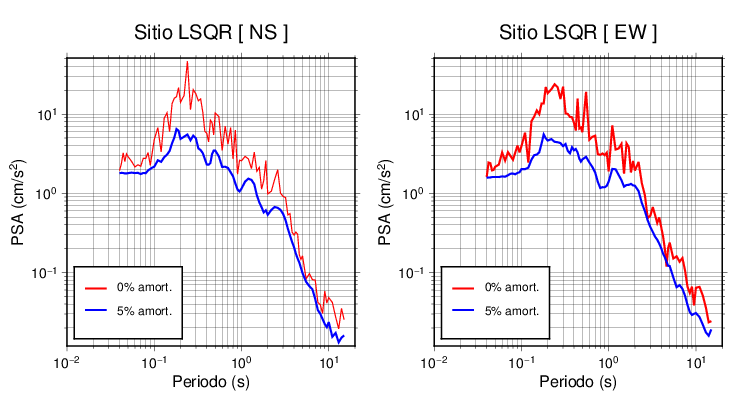

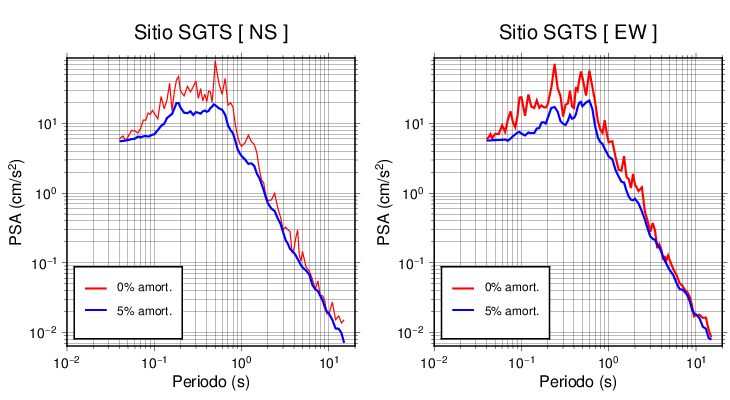

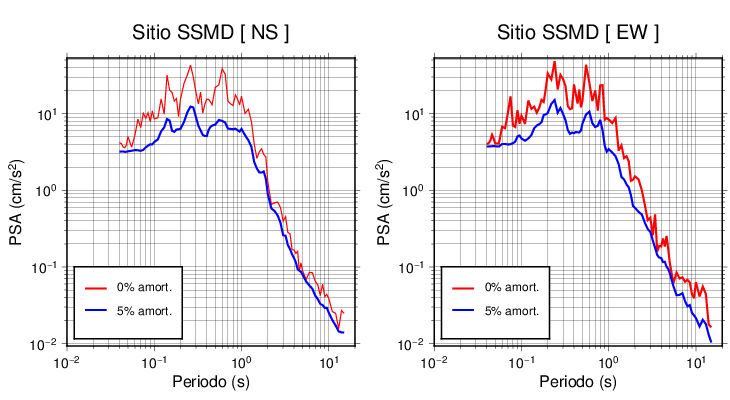

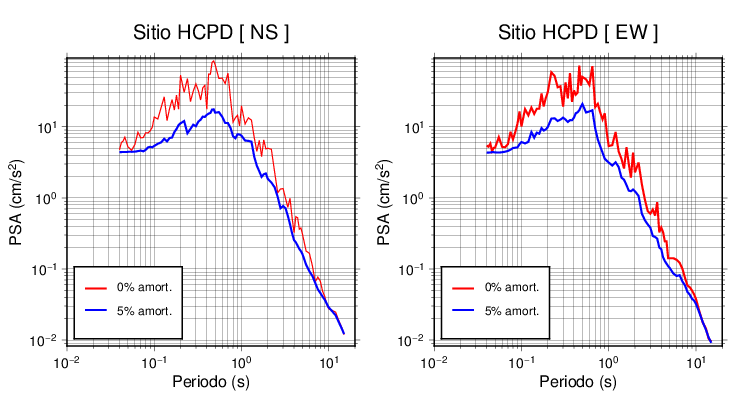

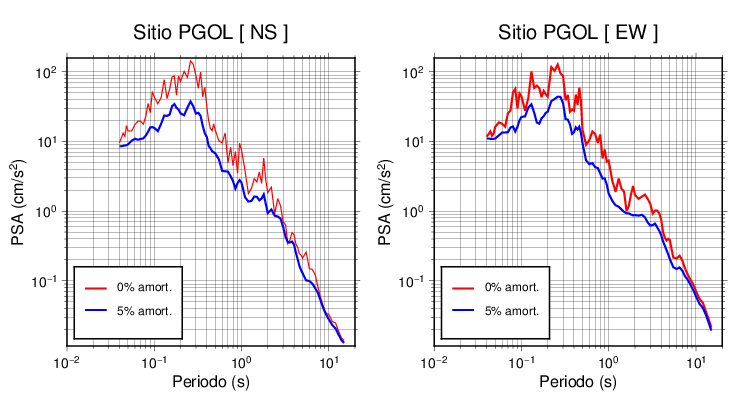

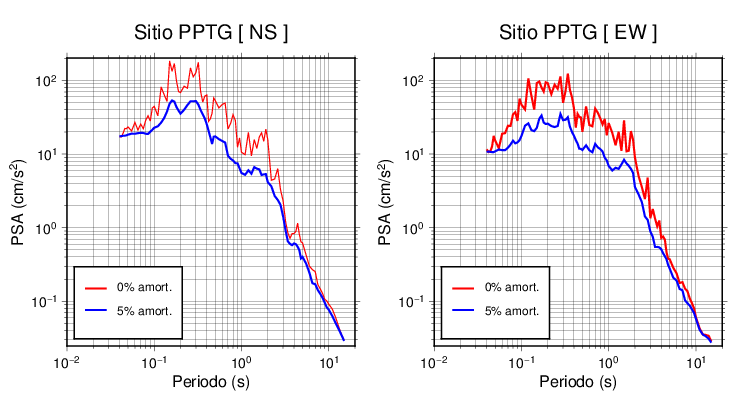

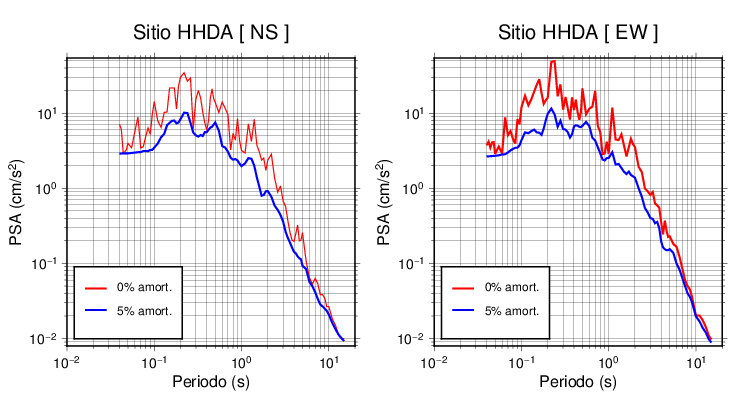

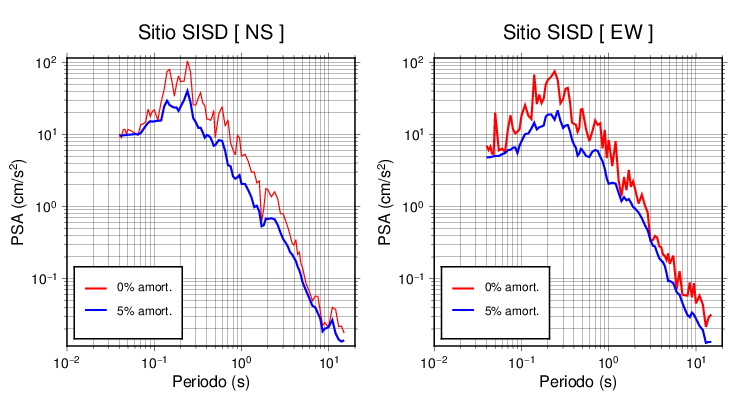

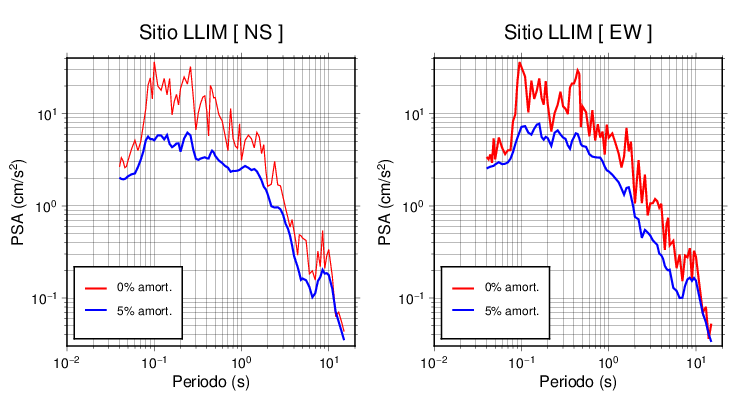

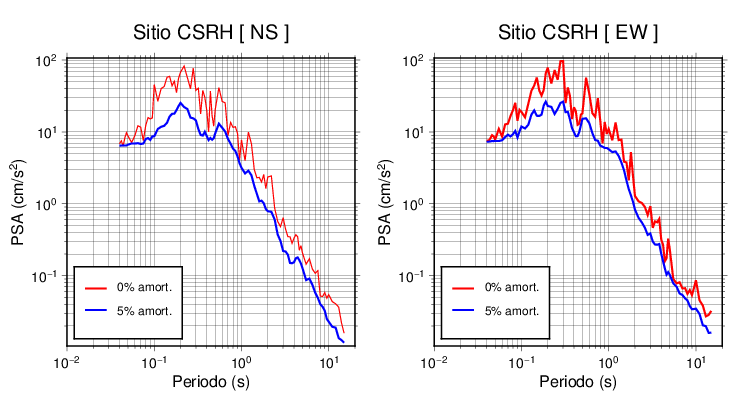

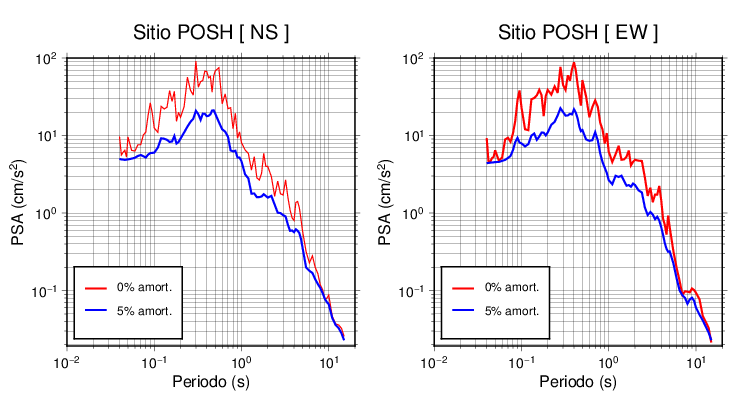

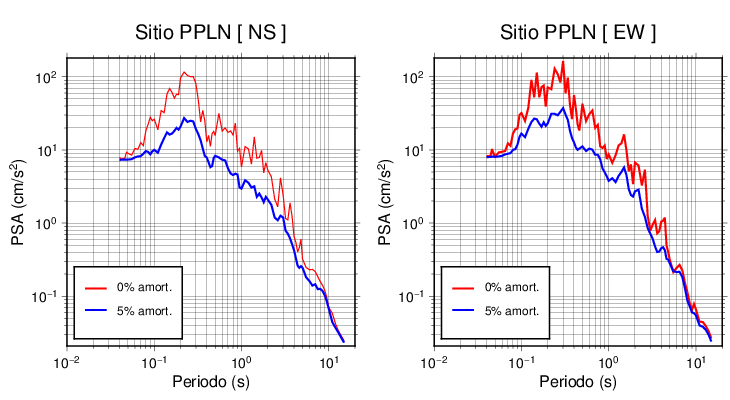

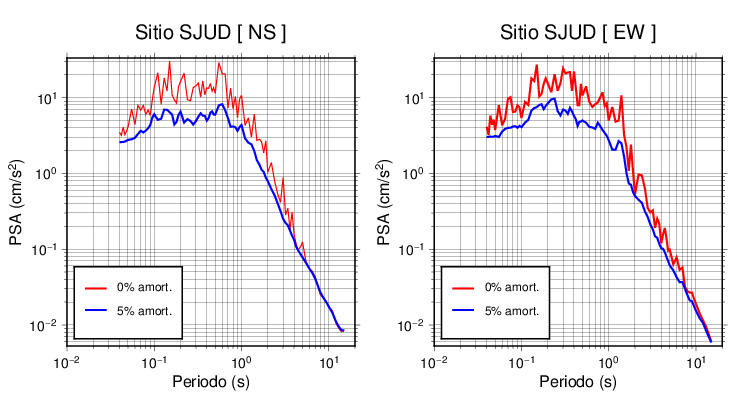

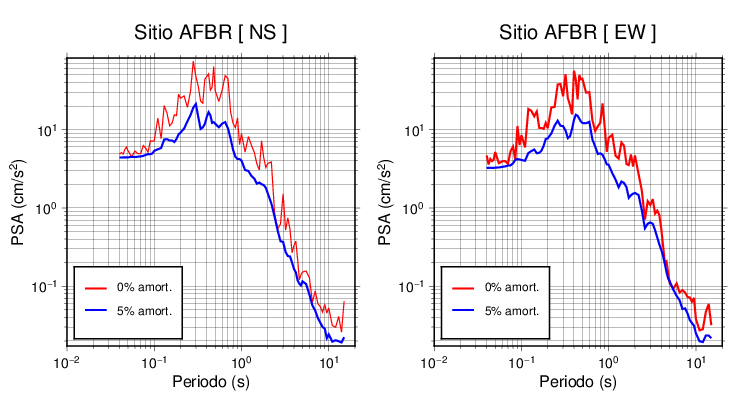

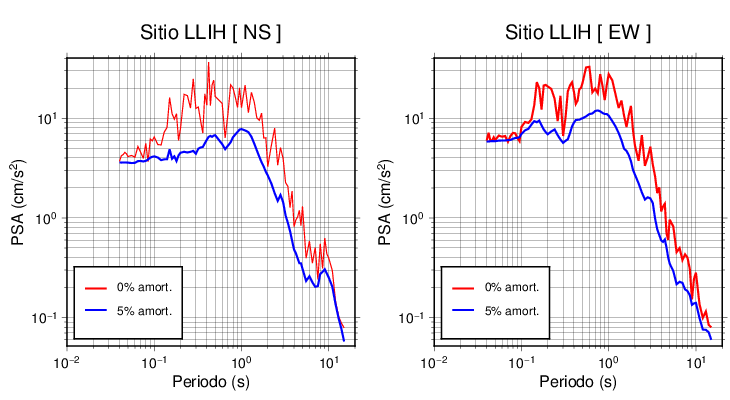

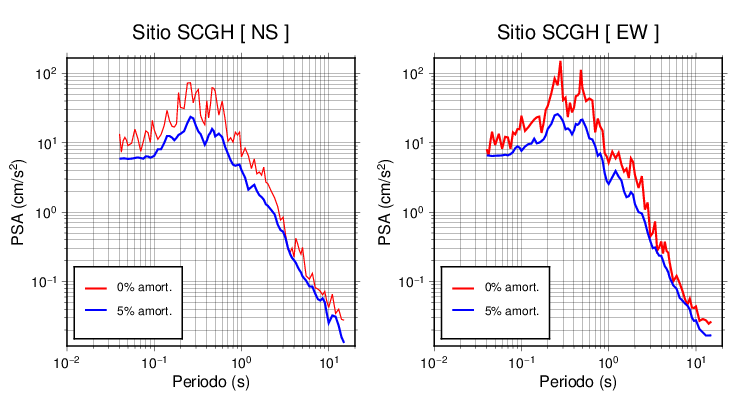

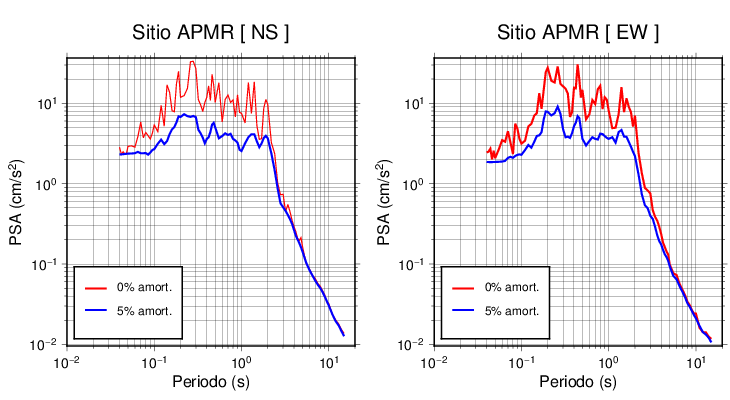

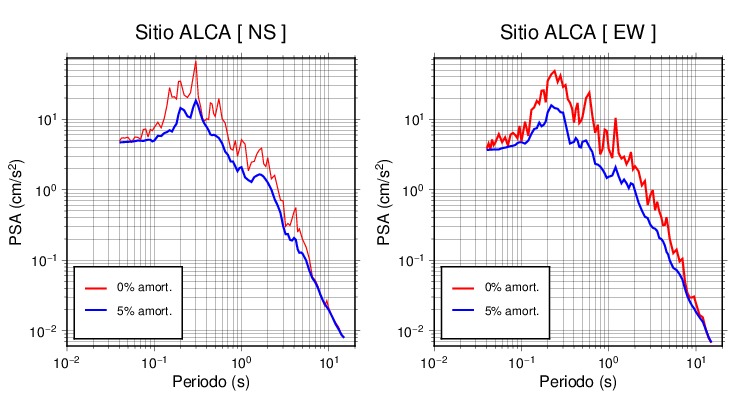

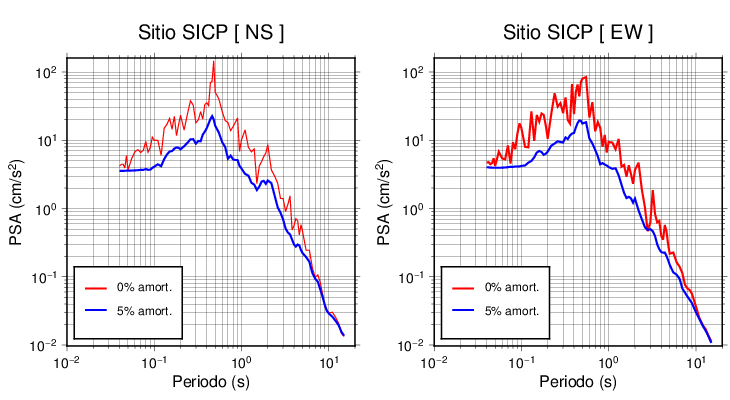

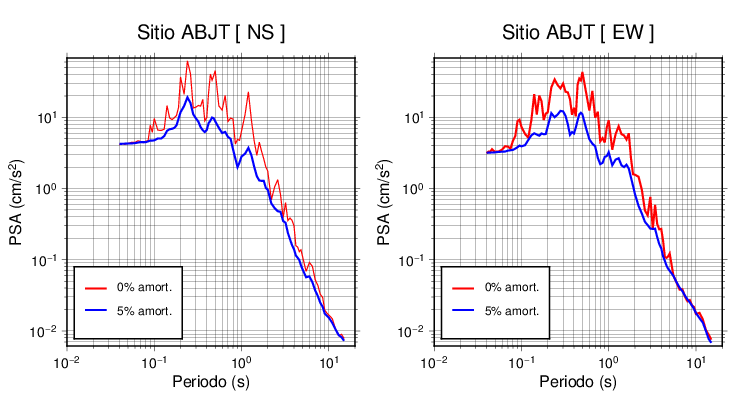

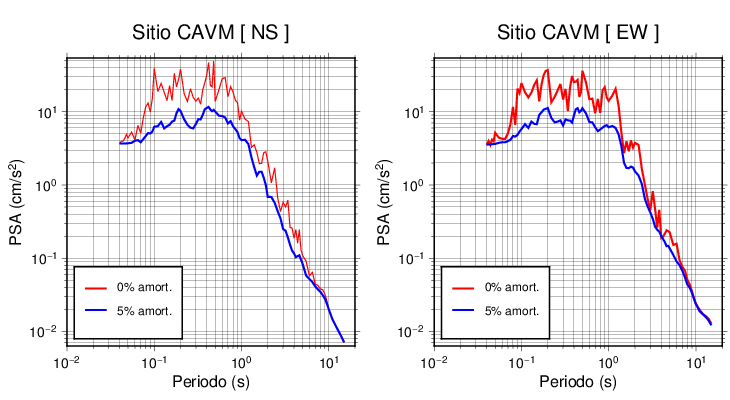

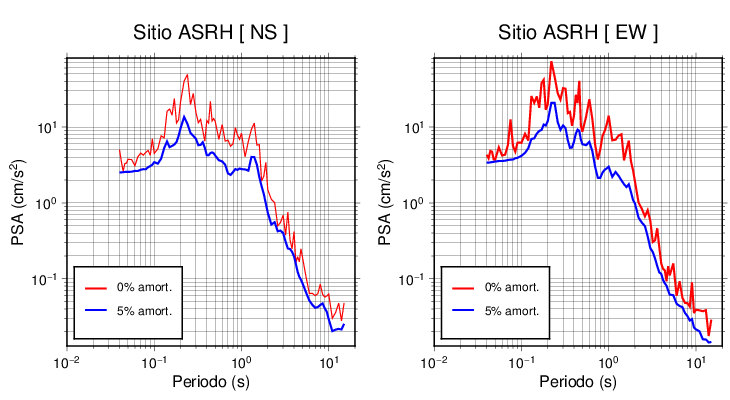

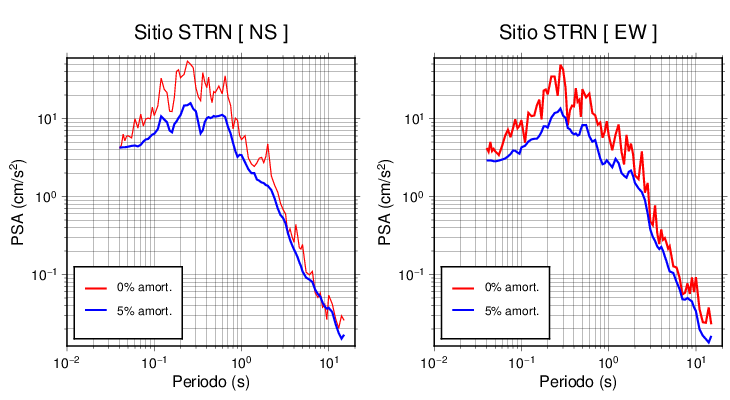

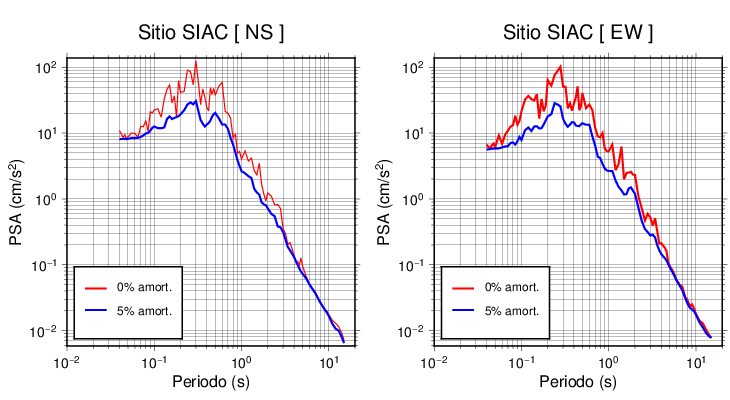

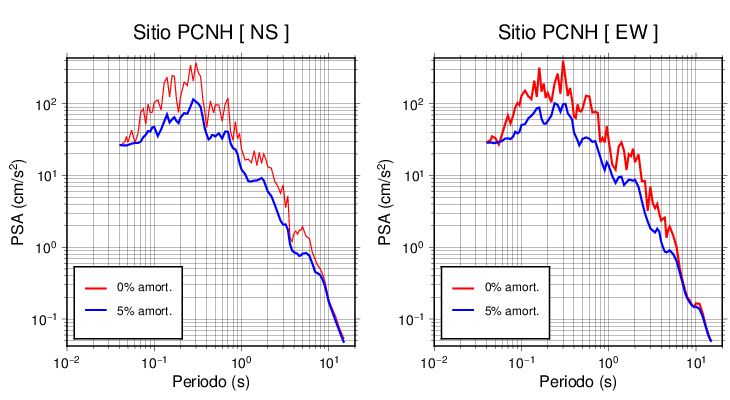

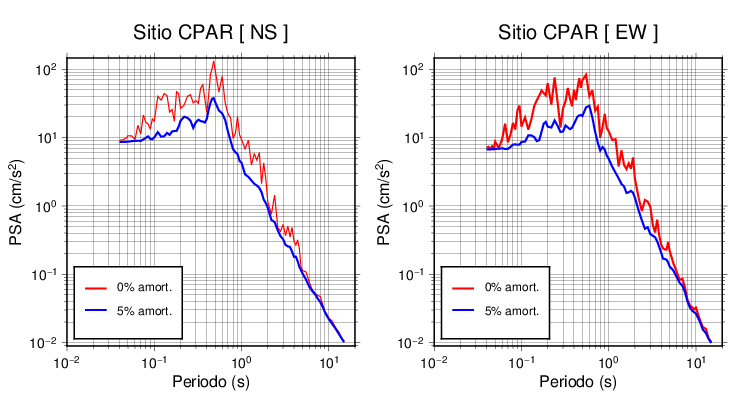

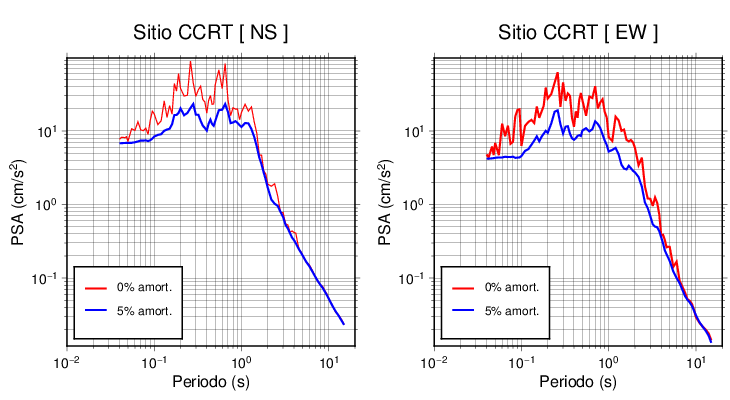

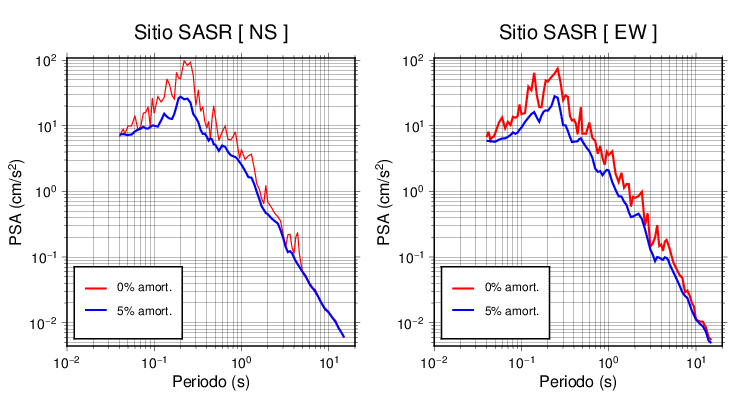

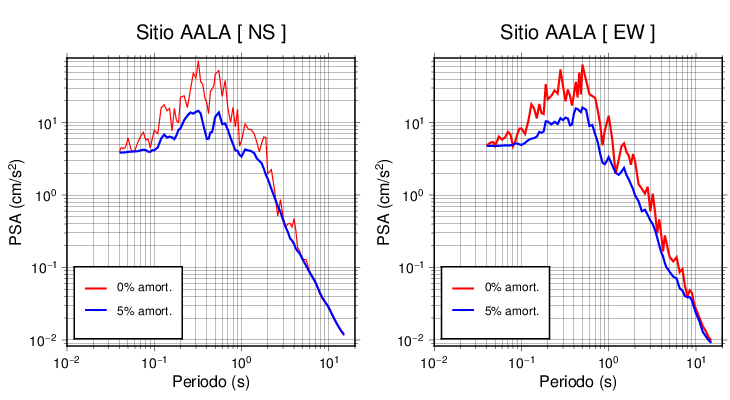

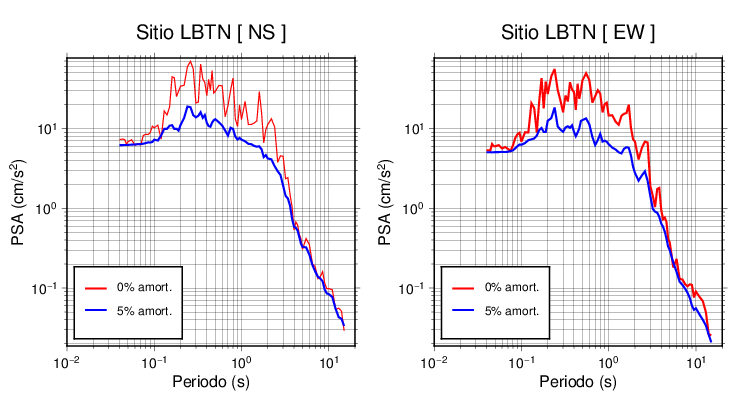

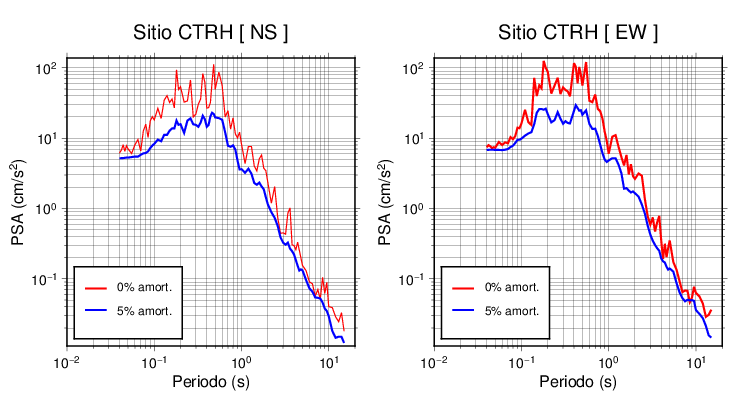

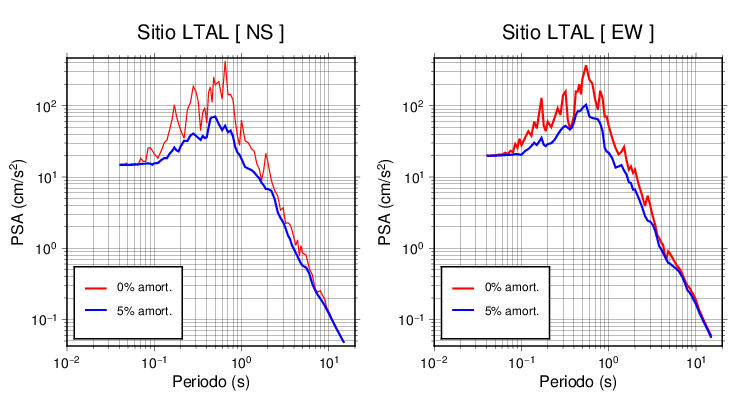

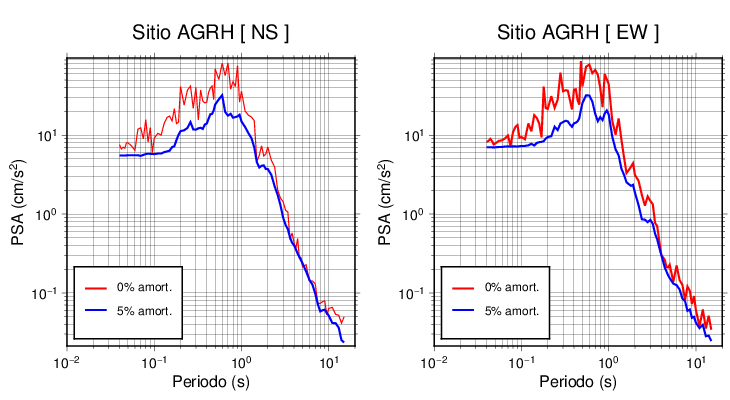

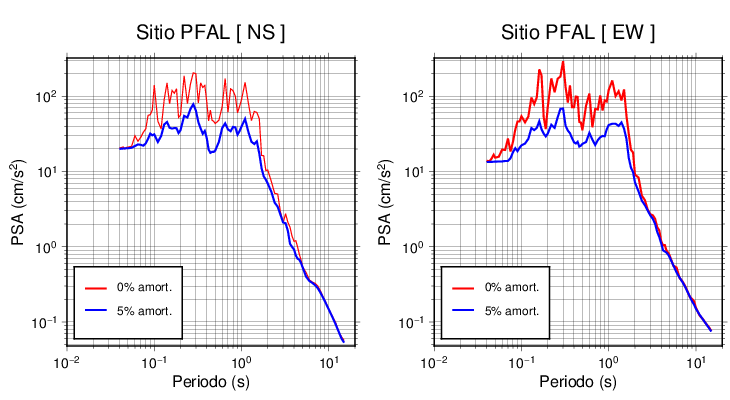

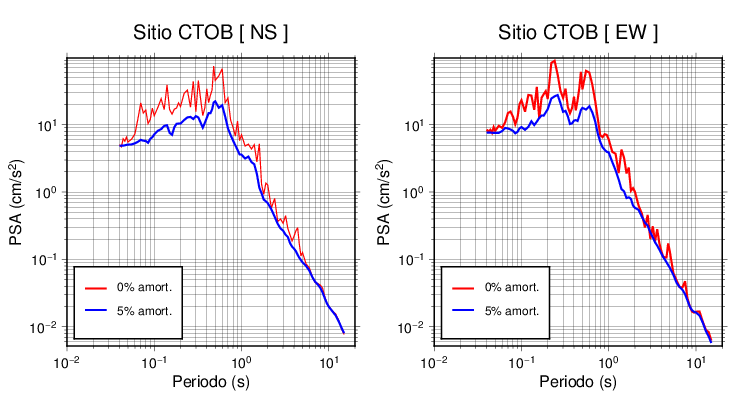

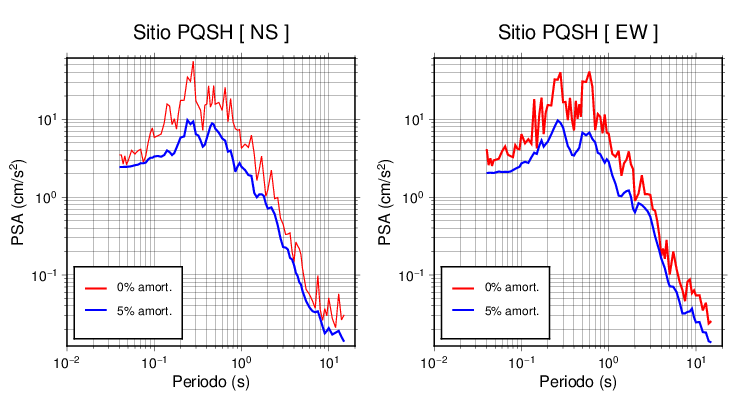

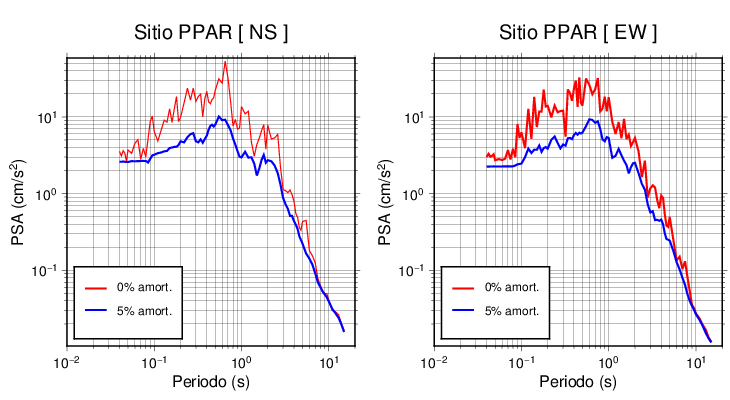

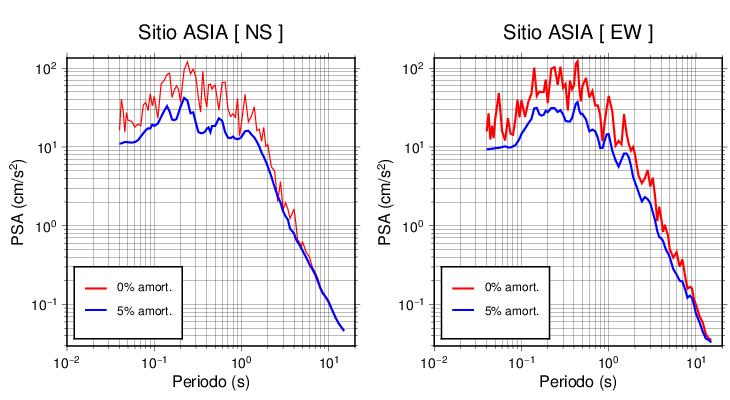

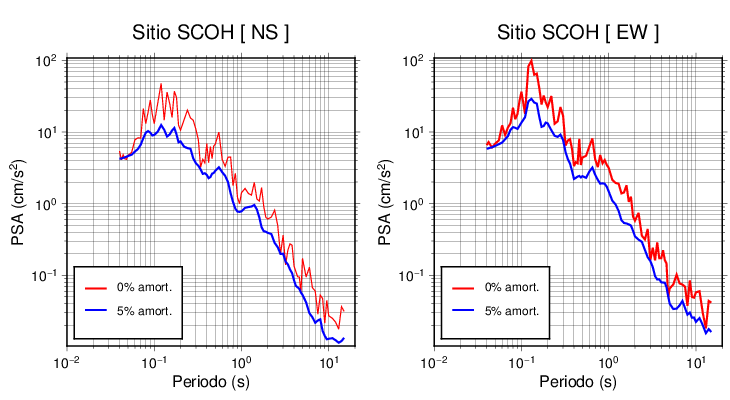

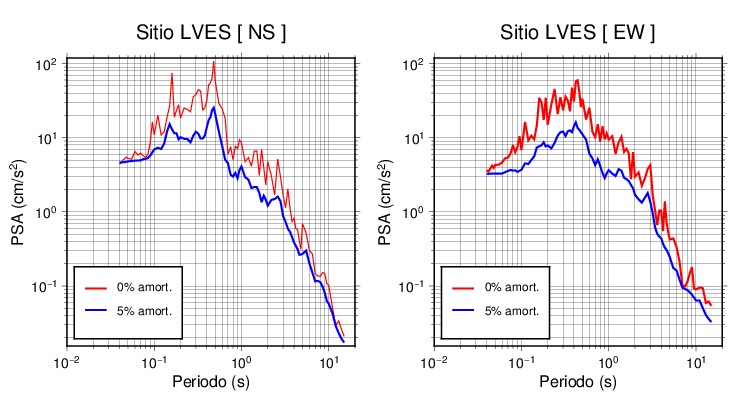

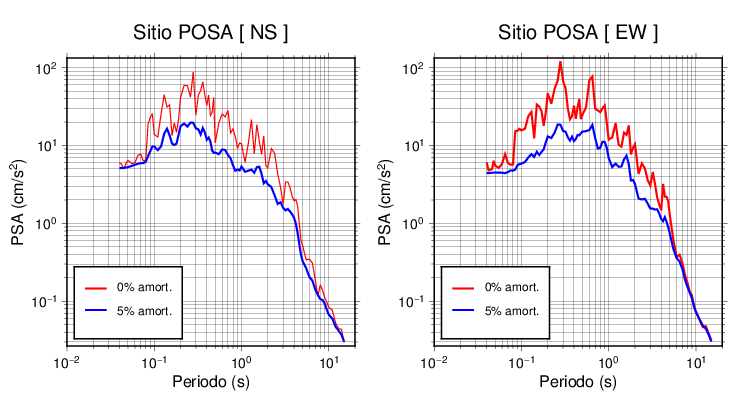

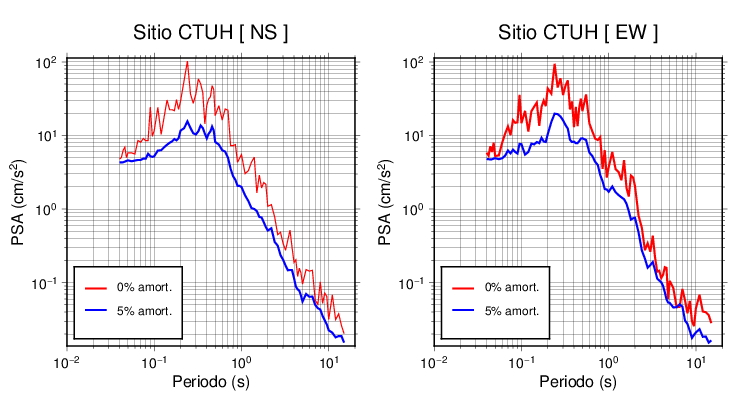

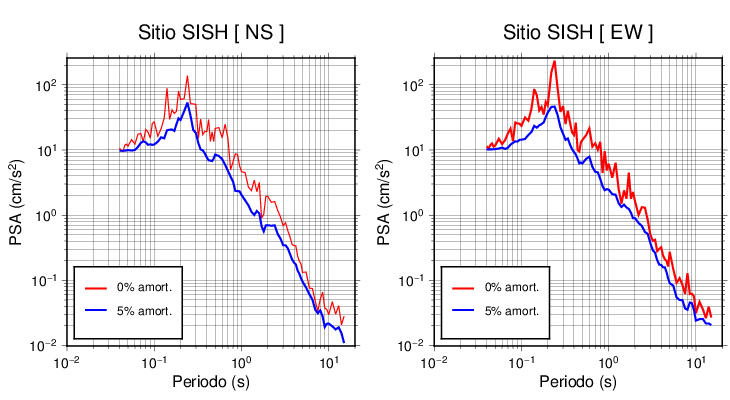

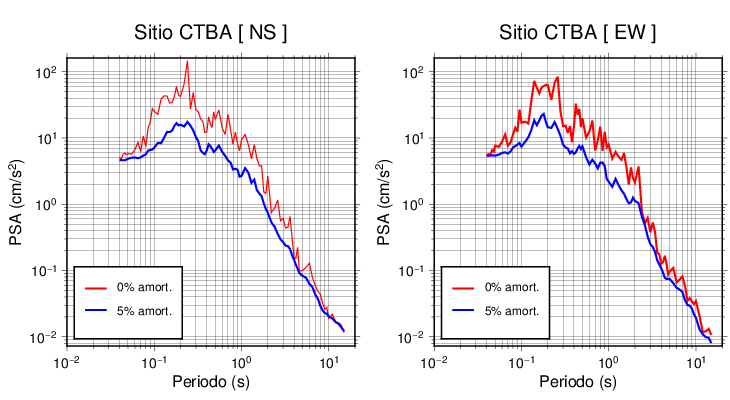

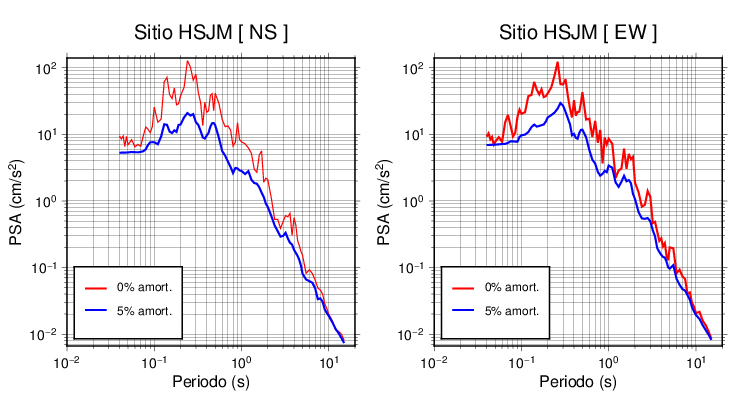

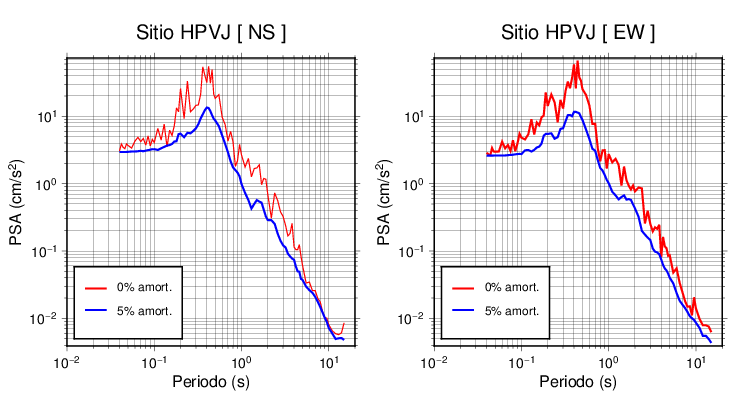

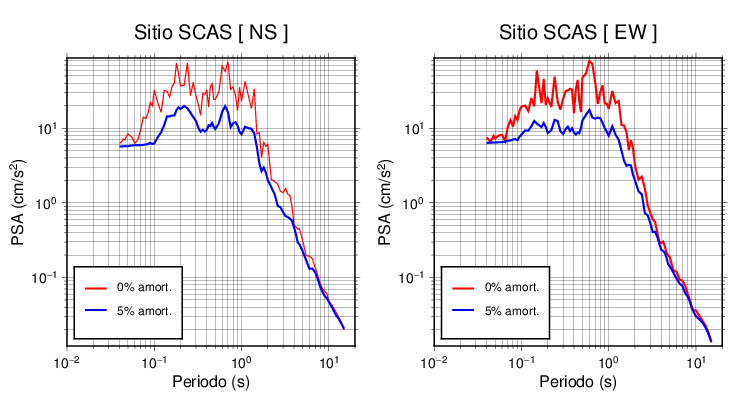

Gráficos de espectros de respuesta para cada estación

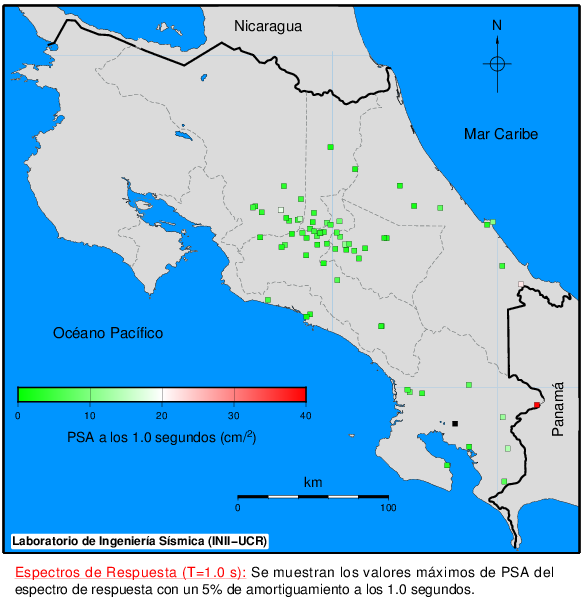

Mapas de PSA para diferentes periodos

Estos mapas muestran los valores de la PSA en las distintas estacioes para los periodos de 0.3, 1.0 y 3.0 segundos
