Espectros de Código Sísmico

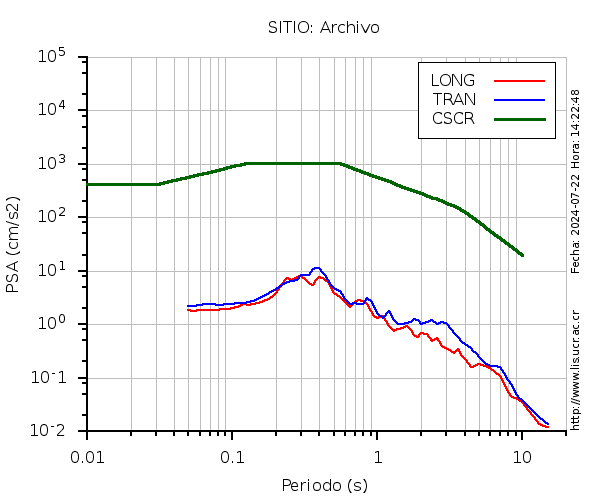

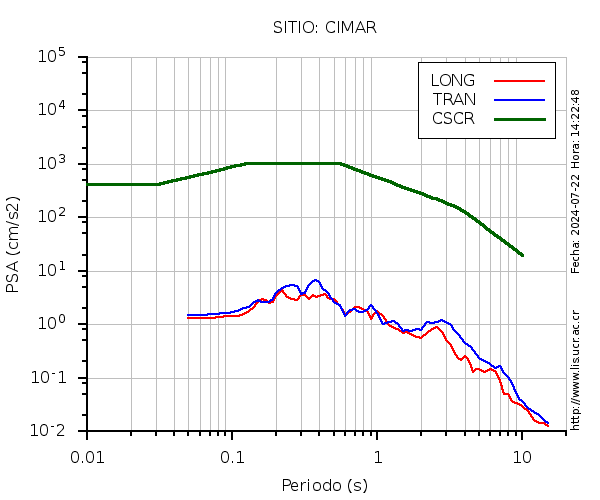

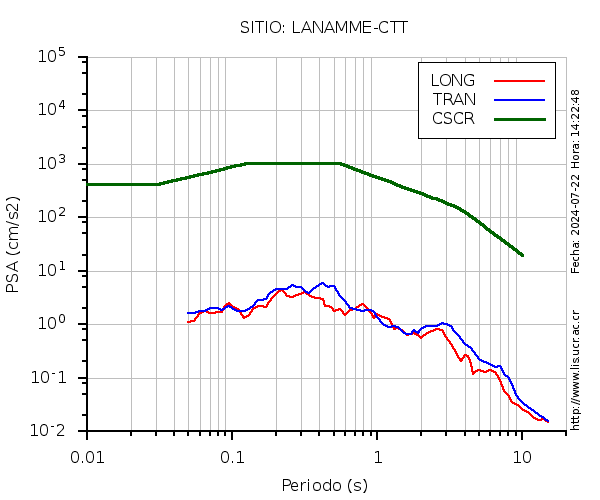

En los siguientes gráficos, la traza verde es el espectro propuesto por el CSCR-2010, la traza roja es el espectro de este sismo en la componente LONGITUDINAL y la traza azul la componente TRANSVERSAL. El valor de la amplitud está dado en pseudoaceleración en gales ó cm/s2.

El cálculo de estos espectros se llevó a cabo considerando la zona sísmica en la que se ubica la Sede Central que sería la Zona III y el tipo de suelo promedio que sería S2 o suelo firme. Se calculan los espectros de la amplitud de Fourier para las dos componentes horizontales del movimiento del suelo.
